Ведомости марок и чертежей

Программа позволяет сделать выборку данных из нескольких спецификаций и после обработки получить ведомости чертежей и марок по проекту в текстовом виде.

Дополнительные свойства марок

Чтобы получить полноценные ведомости необходимо на этапе заполнения спецификации указать дополнительные свойства для марок.

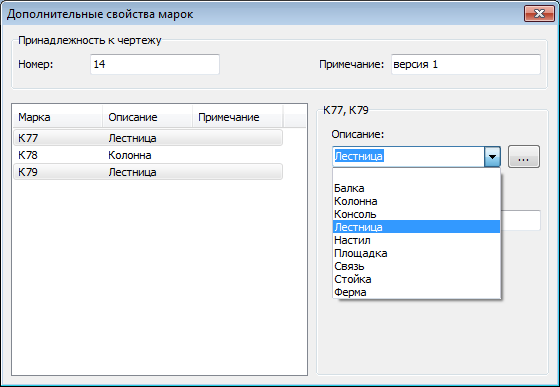

 Дополнительные свойства марок

Описание можно задавать одновременно для нескольких марок. Выделите с помощью /Ctrl+клик/ нужные марки и выберите из списка нужное описание.

Обязательно нужно указать номер чертежа и описания для марок. Остальные поля заполняются по необходимости. Список описаний марок можно корректировать самостоятельно.

Выбор спецификаций для обработки

Программе необходимо дать список файлов спецификаций, из которых будут извлекаться данные. Для этого нужно в пункте главного меню «Ведомости» выбрать «Получить ведомости из файлов спецификаций…». В появившемся окне нужно указать каталог с файлами.

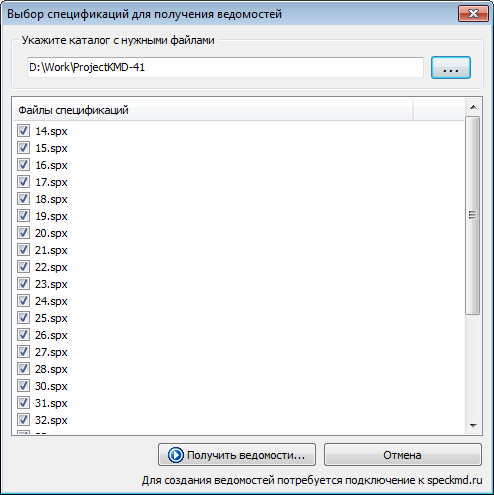

 Выбор файлов спецификаций для обработки

Найденные в указанном каталоге файлы будут показаны в виде списка. Можно исключить некоторые файлы из обработки путем снятия флажка. Когда нужные файлы выбраны можно отправить их на обработку, нажав кнопку «Получить ведомости…».

Обратите внимание на то, что для обработки данных программе требуется подключение к сети Интернет.

Получение ведомостей в текстовом виде

Результаты обработки данных будут отражены в отдельном окне. Если будут обнаружены одинаковые наименования марок в чертежах с разными номерами, то информация об этих марках и чертежах будет отражена во вкладке «Текст».

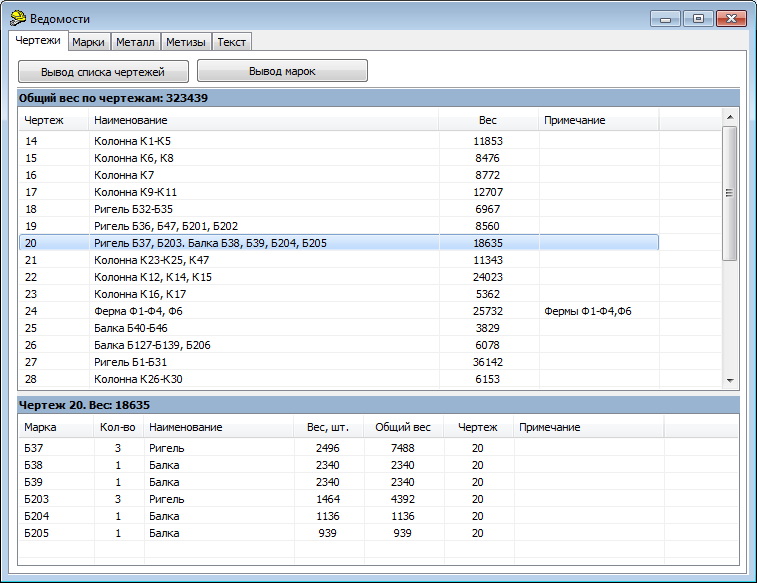

 Ведомость чертежей

Можно вывести в текстовый формат как список чертежей, так и список марок конкретного чертежа.

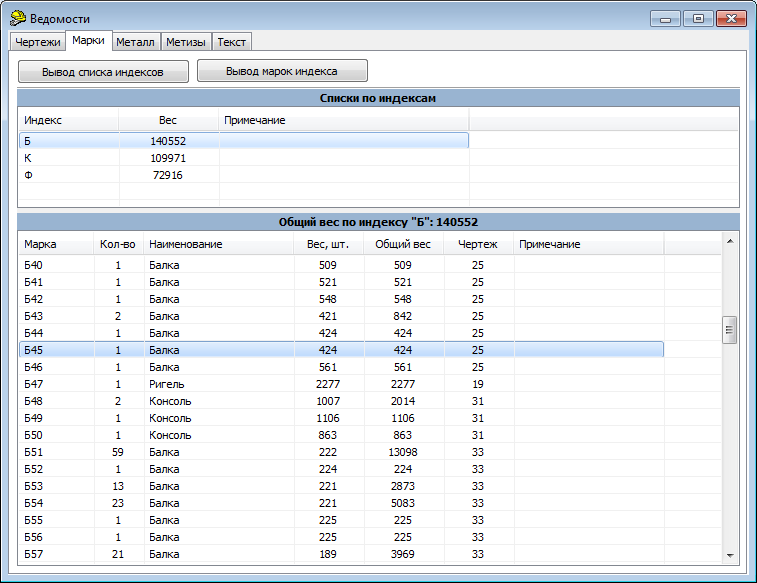

 Ведомость марок по буквенным индексам

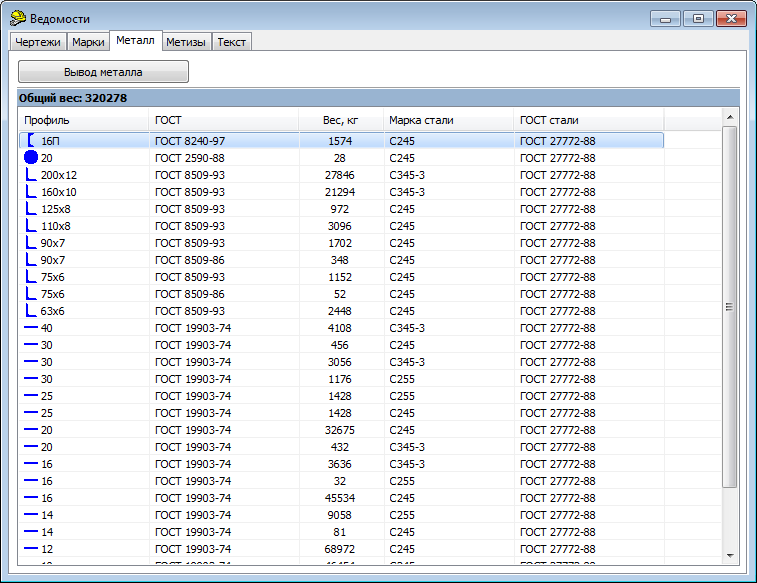

Аналогично рассчитывается ведомости металла и метизов по всему проекту.  Ведомость металла

Чтобы вывести данные в текстовый формат нужно воспользоваться соответствующими кнопками или контекстным меню, вызываемым правым кликом мыши.

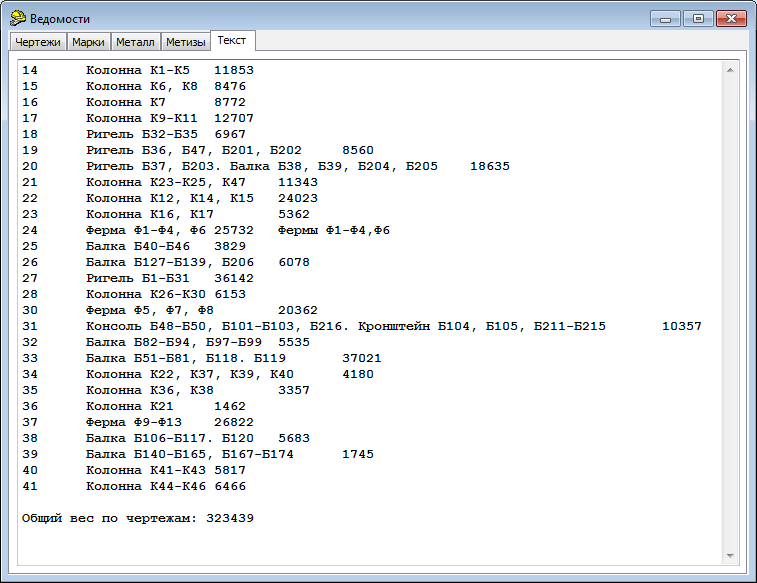

 Ведомость чертежей в текстовом виде

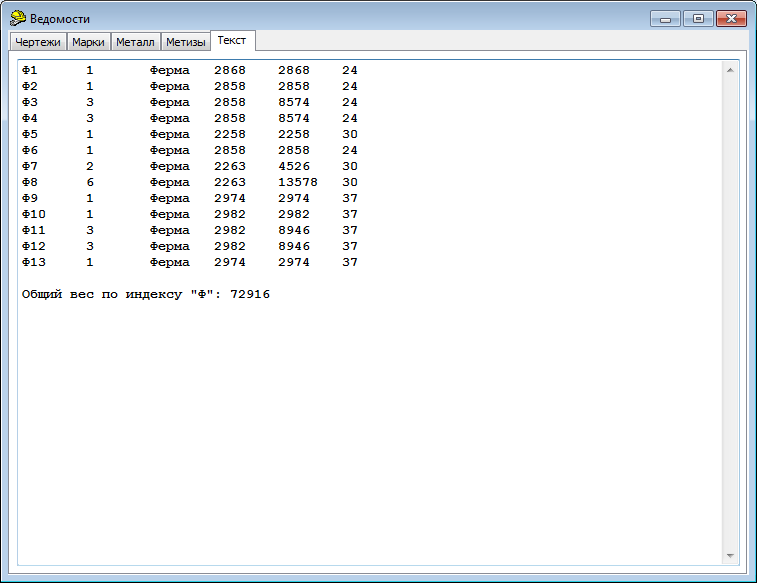

 Ведомость марок в текстовом виде

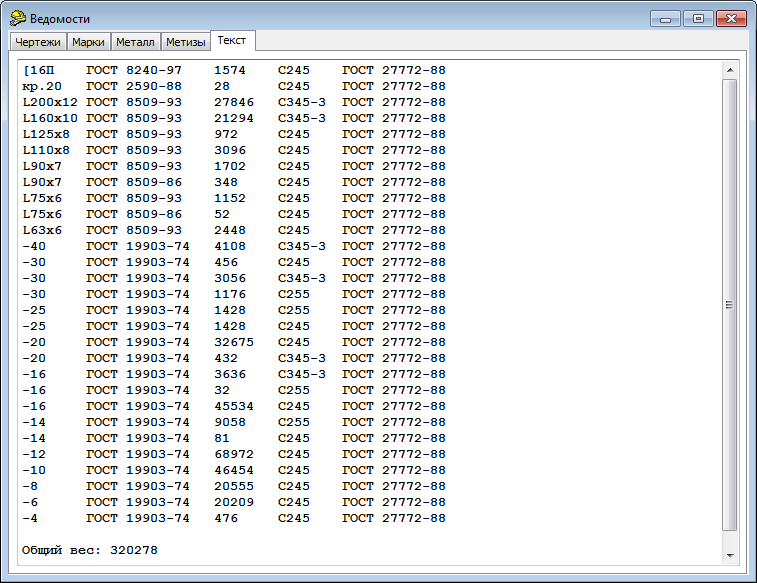

 Ведомость металла в текстовом виде

Полученный текст можно скопировать и использовать для вставки в Excel, Word и прочие приложения.
