Параметры чертежа DXF

Параметры чертежа в DXF можно задавать во вкладке «Вывод спецификации» на панели «DXF-формат».

Панель управления параметрами чертежа

Масштаб

Все таблицы и надписи спецификации рассчитываются в системе координат, в которой за единицу измерения принят миллиметр. Как-будто «вычерчивание» происходит на листе заданного формата. Соответственно, одна единица измерения в CAD-системе условно принимается за один миллиметр. Однако, в разных организациях свои нормы масштабирования объектов чертежа и поэтому масштаб 1:1 устроит далеко не всех.

Для этого в программе предусмотрен параметр, который может изменять масштаб всех объектов спецификации при выводе ее в DXF-файл. Готовую и верно масштабированную спецификацию вы можете без лишних телодвижений вставить в свой чертеж.

Формат

Это параметр участвует в «подгонке» или вписыванию всех таблиц спецификации в определенный формат листа. При расчете положения всех объектов спецификации он будет учтен и, если нужно, таблицы будут «порезаны» на части которые будут вписаны в указанный формат листа.

 Формат листа для размещения спецификации

:!: Внимание! Разрез спецификации происходит только по границам марок, входящим в таблицу. И если в какой-нибудь марке очень много позиций и размер таблицы под нее превышает допустимые форматом пределы, то разбивки спецификации не происходит и выдается соответствующее предупреждение.

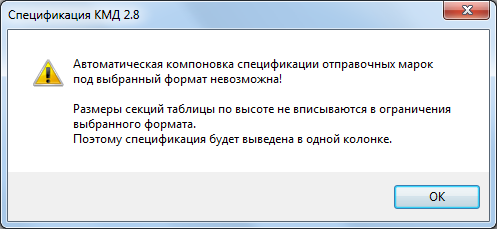

 Сообщение о невозможности "вписать" спецификацию в выбранный формат листа

Однако, подобные случаи не препятствуют выводу спецификации в DXF-файл. В файле вы увидите не отформатированную таблицу, которую придется самостоятельно «резать» на подходящие куски.

Язык

Это параметр отвечает только за язык надписей шаблона таблиц спецификации - заголовков, итоговых надписей и т.п., но не за перевод на соответствующий язык примечаний, наименований позиции, марок сталей, ГОСТов и прочих данных, введенных пользователем программы.

 Выбор языка для шаблона таблиц спецификации

Высота штампа

Этот параметр активно участвует в «нарезке» и размещении таблиц спецификации на выбранном формате. Установите значение этого параметра в ту величину, которая принята в вашей организации в качестве высоты штампа.

Компактный вид

Включение или отключение этого параметра управляет отрисовкой пустых строк в таблице «Спецификация отправочных марок». Иногда это нужно когда в спецификации десятки марок, содержащих по одной позиции. Включение этой опции значительно сократит размер спецификации в DXF-файле.

Шрифт с наклоном

Параметр управляет отображение наклоном символов шрифта текстовых объектов в DXF-файле. По умолчанию наклон шрифта установлен в 15º.
