Работа с марками

После того, как список используемых позиций в чертеже более-менее оформлен в таблице «Позиции», можно приступать к «сборке» марок из этих позиций. Для этого надо создать пустую марку и заполнить ее позициями, указав количество этих позиций, а также другие прописать другие свойства марки.

Создание

Создать пустую марку или группу пустых марок можно следующим образом - нажать на кнопку или клавишу Insert в таблице «Требуется изготовить».

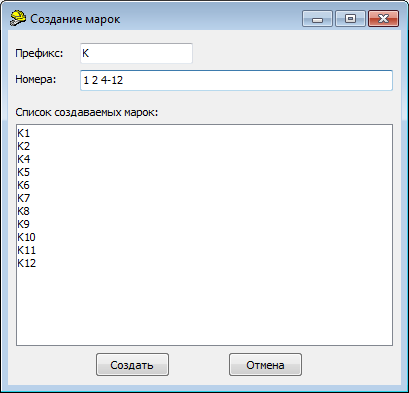

 Создание марки или группы марок

Для разделителей непоследовательных номеров марок можно использовать символы «Пробел» и «Запятая». Для задания последовательной нумерации используйте «Дефис» для указания диапазона используемых номеров.

После задания параметров нажмите на кнопку «Создать».

Редактирование

После создания новой марки можно указать:

  • количество, которое требуется изготовить;
  • какие позиции она будет содержать и в каких количествах;
  • наличие сварки;
  • примаркировок;
  • перечислений.

Добавление позиций

Добавить позиции в марку можно через кнопку или через клавишу Insert в списке позиций конкретной марки.

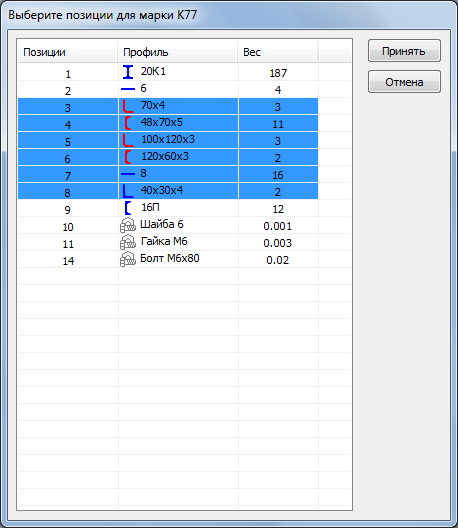

В появившемся окне можно выбрать одну или несколько позиций за раз. Чтобы выбрать множество позиций выделите это множество мышью, удерживая клавишу Shift.

 Выбор диапазона позиций

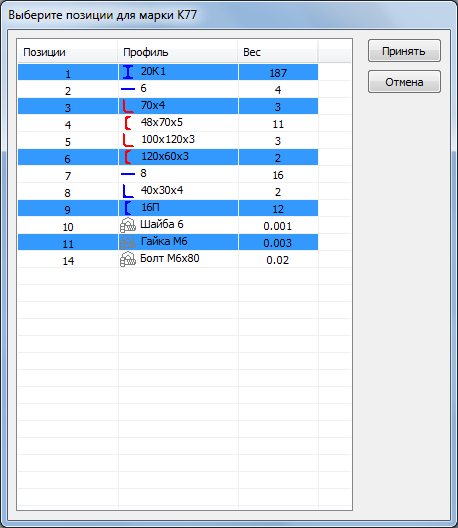

Можно также выбрать позиции выборочно из списка, использовав комбинацию Ctrl+клик.

 Выбор нескольких позиций

После выбора нужных позиций нажмите кнопку «Принять». Если вы случайно добавите в список добавляемых позиций уже существующую в марке, то она будет проигнорирована.

Удаление позиций

Удаление позиции из состава конкретной марки можно произвести через кнопку либо клавишу Delete. При этом действии удаляется лишь ссылка на позицию из списка «Позиции».

Сварка

В марке можно учитывать/не учитывать количество наплавляемого металла. Если марка весит меньше 50 кг, то сварка не учитывается.

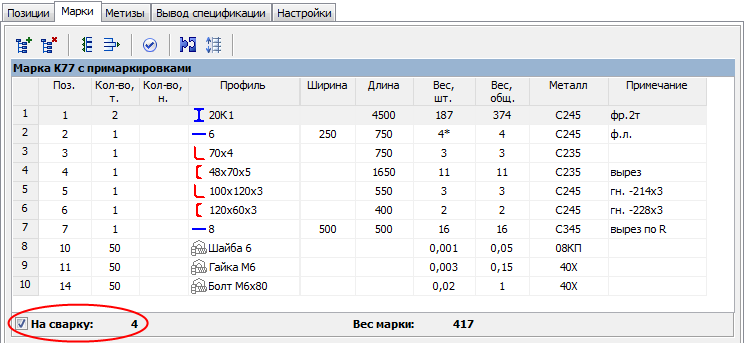

Учет сварки в марке

Процент наплавляемой металла можно задать в панели «Параметры расчета».

Запрет округления

В некоторых случаях необходимо принудительно запрещать округление веса марки в режимах округления «Частичное 1» и «Частичное 2». Это нужно делать для корректного подсчета общего веса металла.

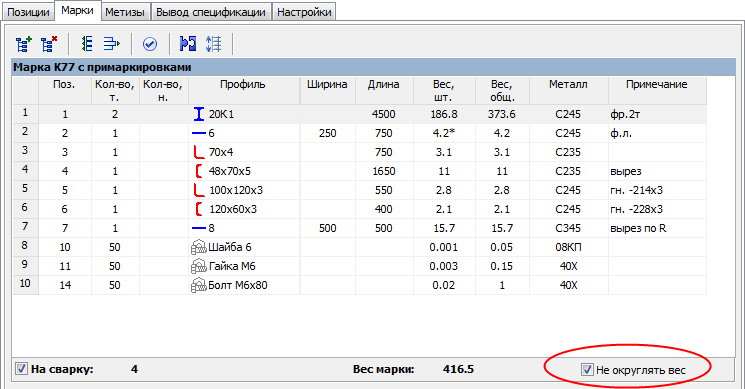

Принудительный запрет округления для марки

В режимах округления «Полное» и «Отсутствует» принудительный запрет округления недоступен.

Удаление

Удаление марки можно произвести с помощь кнопки либо клавиши Delete в таблице «Требуется изготовить».

Перечисление позиций

В программе заложена возможность перечислить позиции одной марки по таким же позициям в другой марке и получить в DXF такой вид:

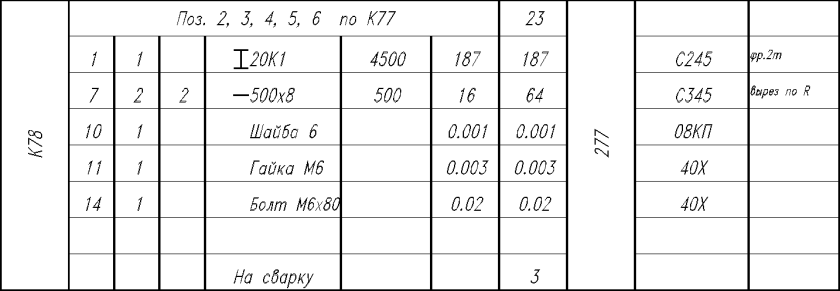

Перечисление позиций по позициям другой марки

Чтобы провести перечисление позиций в марке нажмите кнопку . Появится окно «Перечисление позиций для марки Х».

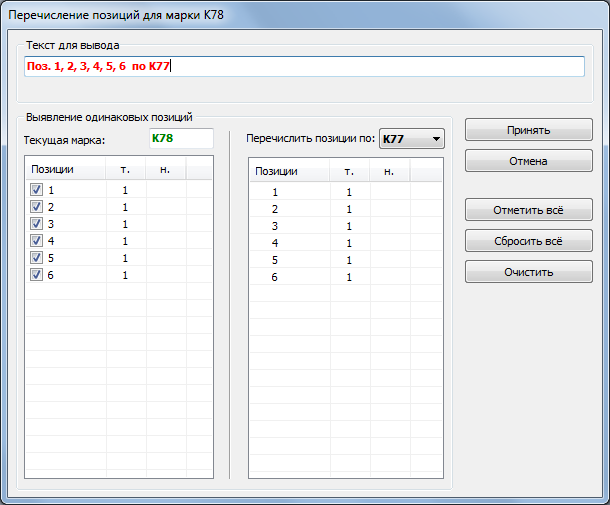

 Частичное перечисление позиций

Из выпадающего списка выберите марку, в которой присутствуют такие же позиции, как в текущей марке. В таблице слева отметьте галочками те позиции, которые вы хотите перечислить.

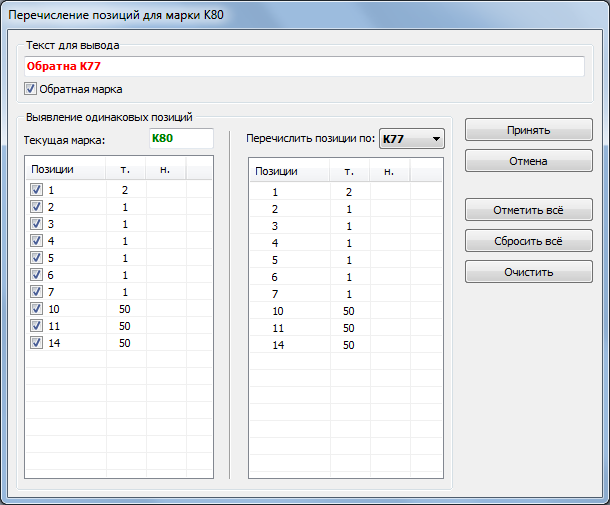

Если позиции и их количество по «таковым» и «наоборот» совпадает и марка может быть обратной, то есть возможность указать текущую марку «обратной».

 Полное перечисление позиций

Чтобы принять список перечисленных позиций нажмите кнопку «Принять».

Скрытие марок

Иногда возникает необходимость временно исключить некоторые марки из расчета и вывода в DXF. Для этого их надо пометить как скрытые. Комбинация клавиш «Ctrl+H» работает для как для установки признака скрытия, так и для его снятия. Эта команда доступна в главном и в контекстном меню.

 Скрытая марка

Скрытая марка будет отрисована серым цветом.

Примаркировки

Если марка негабаритна, то ее разбивают на части с габаритными размерами - основную часть и на примаркировки, вес которых учтен в основной части.

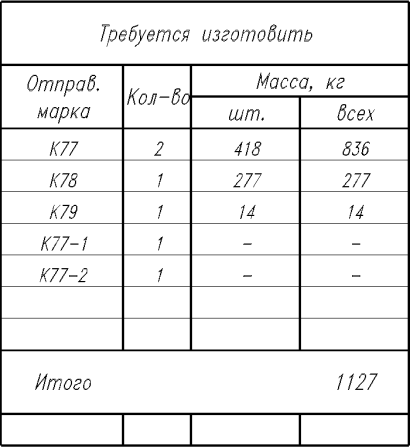

 Пример примаркировки в DXF-формате

Чтобы создать для марки примаркировку воспользуйтесь кнопкой . В появившемся окне «Примаркировки для марки Х» укажите общее количество примаркировок для отправочной марки. А затем, если нужно, то укажите количество конкретных примаркировок.

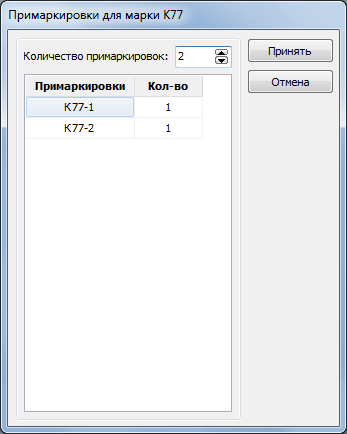

 Редактирование наличия и количества примаркировок для марки

Строки-пустышки

По умолчанию при выводе отправочной марки в DXF-файл помимо строчек с описанием позиций, количества сварки, создается одна пустая строчка. Однако, иногда может возникнуть потребность в большем количестве таких пустых строчек.

Для того, чтобы добавить в марку такие пустые строки используйте кнопку .

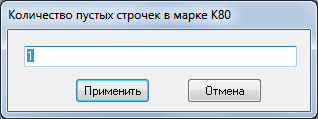

 Задание количества пустых строчек для конкретной марки

Укажите нужное количество строк-пустышек и нажмите на кнопку «Применить».

Копирование и вставка

В таблице «Требуется изготовить» можно копировать и вставлять копии марок, тем самым экономя свое время.
