Работа с позициями

Перед тем как работать с отправочными марками, необходимо составить список позиций, из которых эти марки будут собираться.

Часто встречается вариант, когда одна позиция присутствует в нескольких марках. Чтобы по нескольку раз не описывать ее в этих марках, можно сделать это один раз - создать позицию, указать ее свойства и, в нужных марках, сослаться на эту позицию. В марке останется лишь указать количество, описанных ранее, позиций.

Подобный подход удобен тем, что при изменении свойств конкретной позиции, все эти изменения автоматически отобразятся во всех марках, которых используют эту позицию.

Наименования позиций будут выделены красным цветом в случае если их свойства одинаковы.

Добавление

Создать новую позицию можно следующим образом:

  1. Перейти на вкладку «Позиции».
  2. В панели инструментов кликнуть на кнопку либо клавишей Ins.
  3. В появившемся диалогом окне введите имя позиции и кликните на кнопку «Применить».

Теперь определить свойства этой позиции - профиль, геометрию, марку стали, примечания и прочие.

Программа позволяет создать несколько позиций сразу.

  1. Для этого используйте кнопку.
  2. Задайте желаемое количество кликните на кнопку «Применить».

Редактирование

Чтобы изменить конкретное свойство позиции выделите нужную ячейку и двойным кликом либо нажатием клавиши F2 вызовите диалоговое окно.

Имя

Выделите ячейку с именем позиции и вызовите (Двойной клик или клавиша F2) окно для изменения имени.

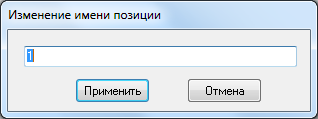

 Редактирование имени позиции

Профиль

Выделите ячейку с профилем позиции либо ГОСТом и вызовите окно «Свойства позиции».

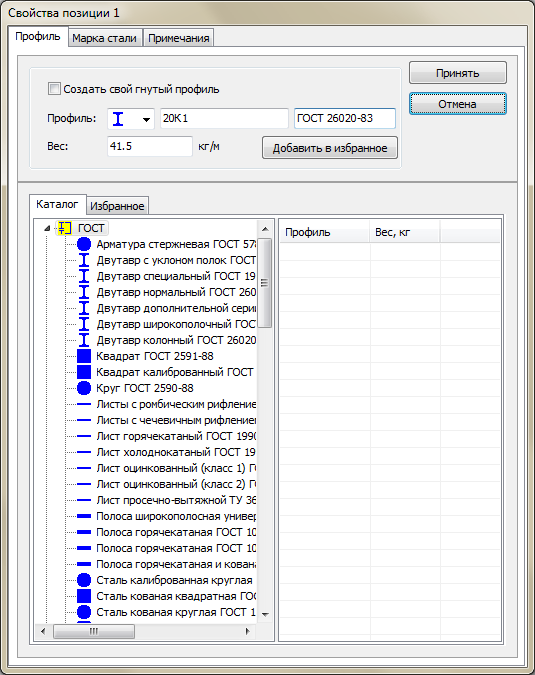

 Окно редактирование профиля позиции

В программе в качестве профиля позиции могут быть использованы:

  • стандартные профили;
  • самодельные гнутые профили (в выборке металла будет суммироваться лист);
  • метизы.

Подробнее о файле, хранящем информацию о профилях и метизах можно узнать здесь.

Стандартные профили

Найдите в каталоге и выберите нужный профиль.

Если же нужного профиля нет в каталоге, то в соответствующих полях вы можете внести все нужные параметры, взятые, например, из справочника.

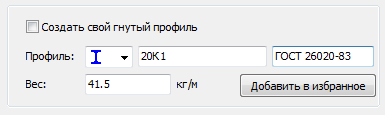

 Поля редактирования свойств профиля позиции

Таким же способом можно подредактировать (например, подогнать вес и т.п) данные стандартных профилей из каталога.

Избранные профили

Для сокращения времени поиска нужного профиля в каталоге есть возможность создать список часто используемых профилей либо профилей, которых нет в каталоге. Двойным клик на выбранном профиле аналогичен нажатию кнопки «Принять»

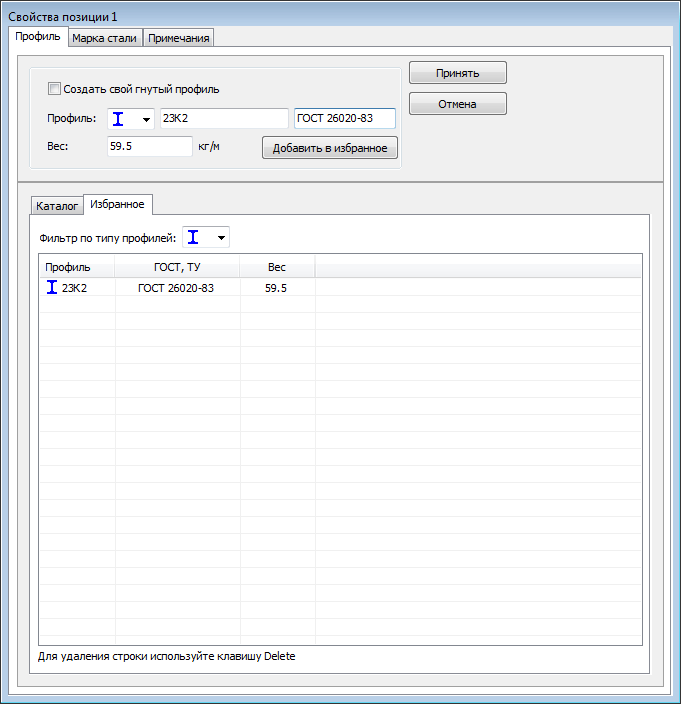

 Использование списка избранных профилей Добавлять профили в избранные можно путем нажатия кнопки «Добавить в избранное». При добавлении происходит проверка на дубликаты.

Для удаления профиля из этого списка используйте клавишу «Delete».

На вкладке «Избранное» можно управлять отображением списка сохраненных профилей - делать всю выборку либо фильтровать по конкретному типу.

Этот список автоматически сохраняется в файл. Подробнее о формате и месте хранения этого списка можно узнать здесь.

Гнутые профили

В программе можно использовать самодельные гнутые швеллеры и уголки в позициях.

Для того чтобы создать собственный гнутый профиль отметьте галочку «Создать свой гнутый профиль». После этого вы можете задать все параметры.

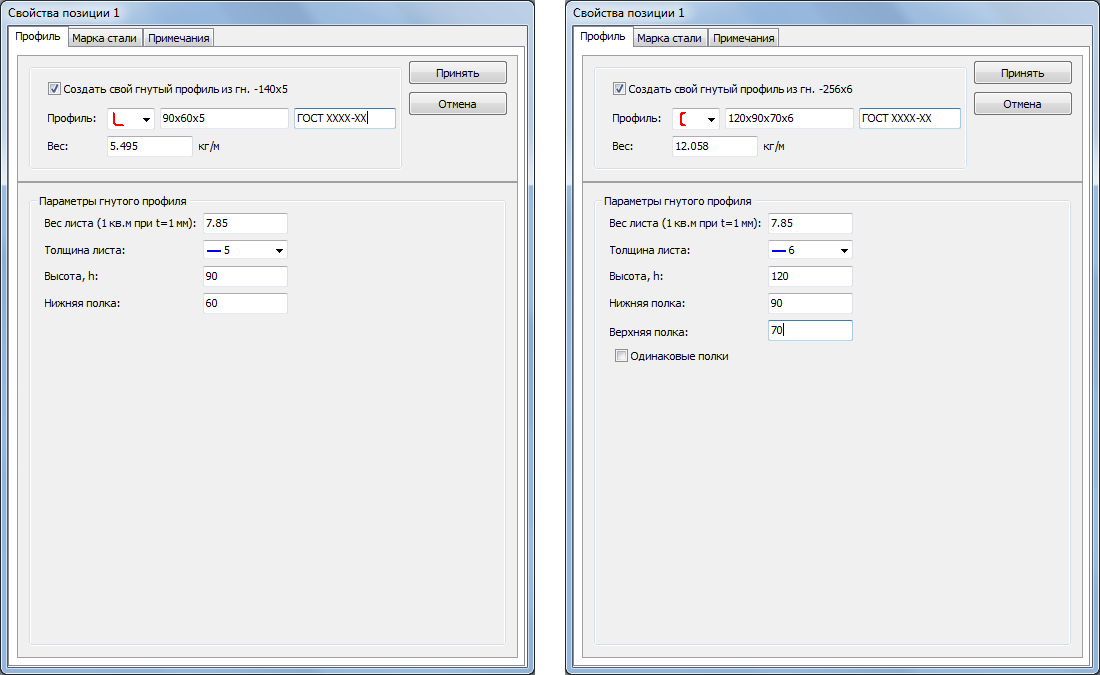

 Создание профилей гнутых уголков и швеллеров из листа

:!: В таблице «Выборка металла» позиции из гнутья будут представлены листом соответствующей толщины, из которого были сделаны эти швеллеры или уголки.

Метизы

Выберите из каталога нужный метиз. В случае отсутствия в каталоге - внесите данные из справочника или из «Избранного».

Марка стали

На соответствующей вкладке окна «Свойства позиции» можно указать необходимые значения.

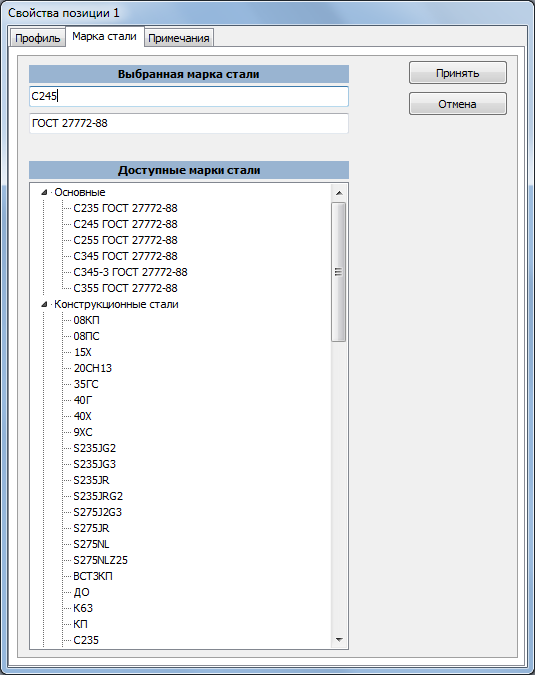

 Редактирование марки стали для позиции

Наименование марки стали можно выбрать из каталога либо вписать самостоятельно. Первое поле для наименование, а второе для ГОСТа.

Вы можете самостоятельно подредактировать каталог марок стали, чтобы впоследствии выбирать часто используемые значения из каталога. Подробнее о процедуре редактирования можно узнать здесь.

Примечания

Для позиции можно задать несколько примечаний.

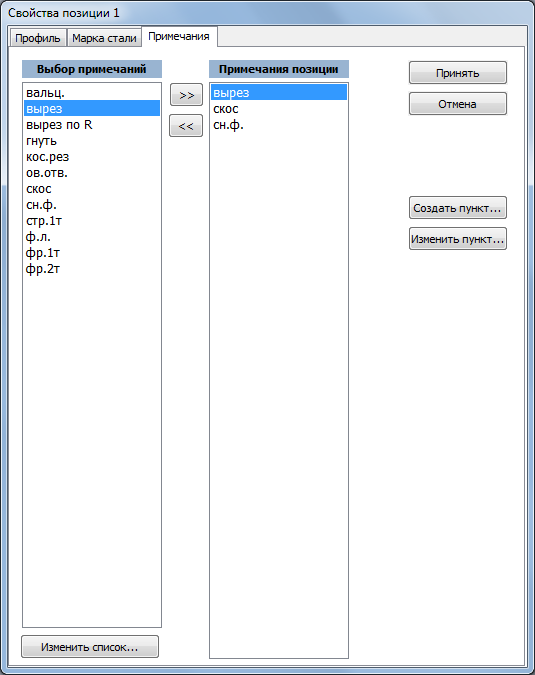

 Редактирование примечаний для позиции

Чтобы добавить примечания в позицию из списка слева используйте кнопку либо сочетание Ctrl + клик.

Для удаления примечания из позиции используйте кнопку , клавишу Delete, сочетание Ctrl + клик.

Стандартный список примечаний содержит далеко не все используемые в чертежах КМД примечания. Поэтому в программе есть возможность дополнить его своими часто используемыми примечаниями. Чтобы добавить новые значения в стандартный список воспользуйтесь кнопкой «Изменить список..», которая позволяет открыть окно редактирования списка примечаний.

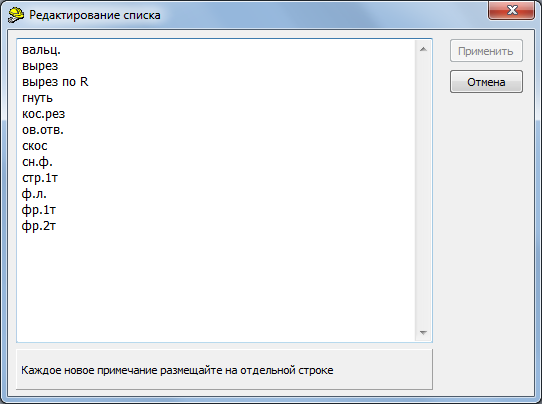

 Окно редактирования встроенного списка примечаний

В появившемся окне добавьте свои значения, соблюдая правило «одна строка - одно примечание». После завершения редактирования списка нажмите на кнопку «Применить». Все изменения автоматически сохранятся и при последующем запуске программы будет загружаться уже модифицированный список.

Подробнее о файле, хранящем информацию о примечаниях можно узнать здесь.

Дополнительные свойства

У позиции могут быть дополнительные свойства, которые могут быть не отражены в таблице «Позиции».

Фактическая площадь позиции из листа

Площадь позиции из листа по-умолчанию считается как площадь описанного прямоугольника. Однако, такие позиции не всегда имеют прямоугольную форму. Получается, что вес, рассчитанный для таких позиций, некорректен.

Чтобы получить точный вес в программе есть возможность задать точное значение площади (одной стороны) позиции. Для этого нужно выделите нужную позицию из листа в списке позиций, чтобы активировать кнопку . При нажатии на эту кнопку появится диалоговое окно, в котором можно ввести точное значение площади позиции.

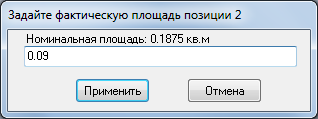

Редактирование фактической площади позиции

Вес позиций из листа, для которых была указана фактическая площадь будут отображаться со «*». По этому признаку можно будет впоследствии определить, что площадь позиции из листа модифицирована. При выводе в DXF это признак отображаться не будет.

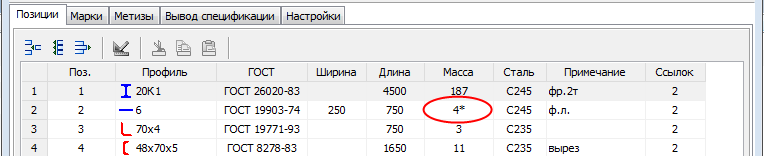

 Пример для позиции из листа с фактической площадью

Для сброса значения фактической площади на площадь описанного прямоугольника - введите ноль.

Удаление

Чтобы удалить позицию из списка используйте кнопку либо клавишу Delete. Все марки, содержащие эту позицию будут автоматически модифицированы.

Копирование и вставка

В таблице «Позиции» можно использовать 2 метода:

  • Копирование и вставка позиции.
  • Копирования и вставка свойств позиции.

Позиции

  1. Переместите курсор на нужную позицию.
  2. Воспользуйтесь кнопкой либо Ctlr+C.
  3. Вставьте скопированную позицию в список кнопкой либо Ctlr+V.
  4. Измените имя только что вставленной позиции.

Свойства позиции

Программа поддерживает функцию вставки/копирования таких свойств позиции как «Профиль», «Марка стали», «Примечание».

Например, чтобы заменить профиль в одной позиции профилем из другой позиции:

  1. Выделите ячейку с профилем-источником.
  2. Скопируйте этот профиль, используя кнопку либо клавиши Ctrl+Shift+C.
  3. Выделите ячейку с профилем, который будет заменен на скопированный.
  4. Вставьте скопированный профиль, используя кнопку либо клавиши Ctrl+Shift+V.

Операции со свойствами «Марка стали», «Примечание» проводятся аналогично.


Вернуться к началу страницы
