О программе

Программа позволяет избавиться от ручных расчетов спецификаций чертежей КМД и получить готовые таблицы "Спецификация отправочных элементов", "Требуется изготовить", "Выборка металла", "Ведомость метизов" в форматах DXF, HTML (для вставки в Excel, Word).

Кроме спецификаций КМД можно получать сборные ведомости чертежей, марок, метизов и металлопроката из ранее созданных спецификаций по всему проекту.

Детальное описание возможностей программы можно посмотреть этой странице.

Как это работает

Вы заносите детальные данные о позициях - профиль, марку стали, геометрические характеристики, примечания.

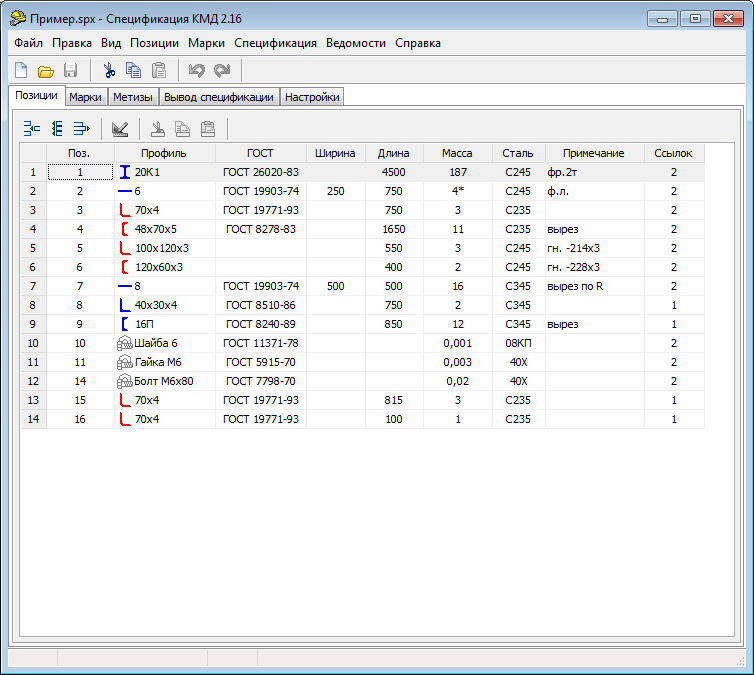

Редактирование списка позиций, присутствующих в чертеже КМД

Потом собираете из этих позиций марки - вес отправочных марок, выборка металла по профилям расчитываются автоматически. При редактировании параметров позиции - все изменения автоматически отобразятся во всех марках, содержащих эту позицию.

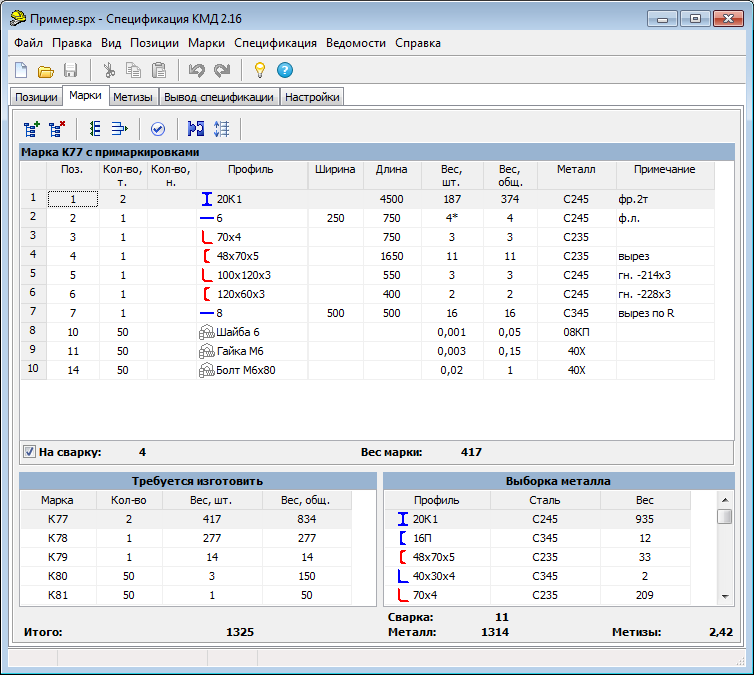

Сборка марок из позиций

После того как все нужные данные о позициях и марках внесены, осталось только указать параметры оформления таблиц и сетевые параметры. Жмем на кнопку "Получить DXF-файл"

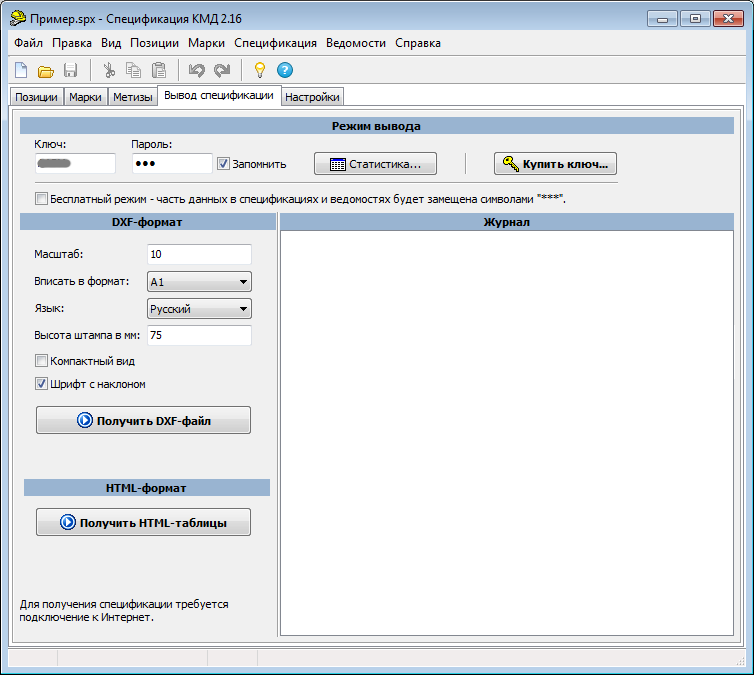

Параметры чертежа и сетевые настройки

и получаем файл в формате DXF, содержащий следующие таблицы:

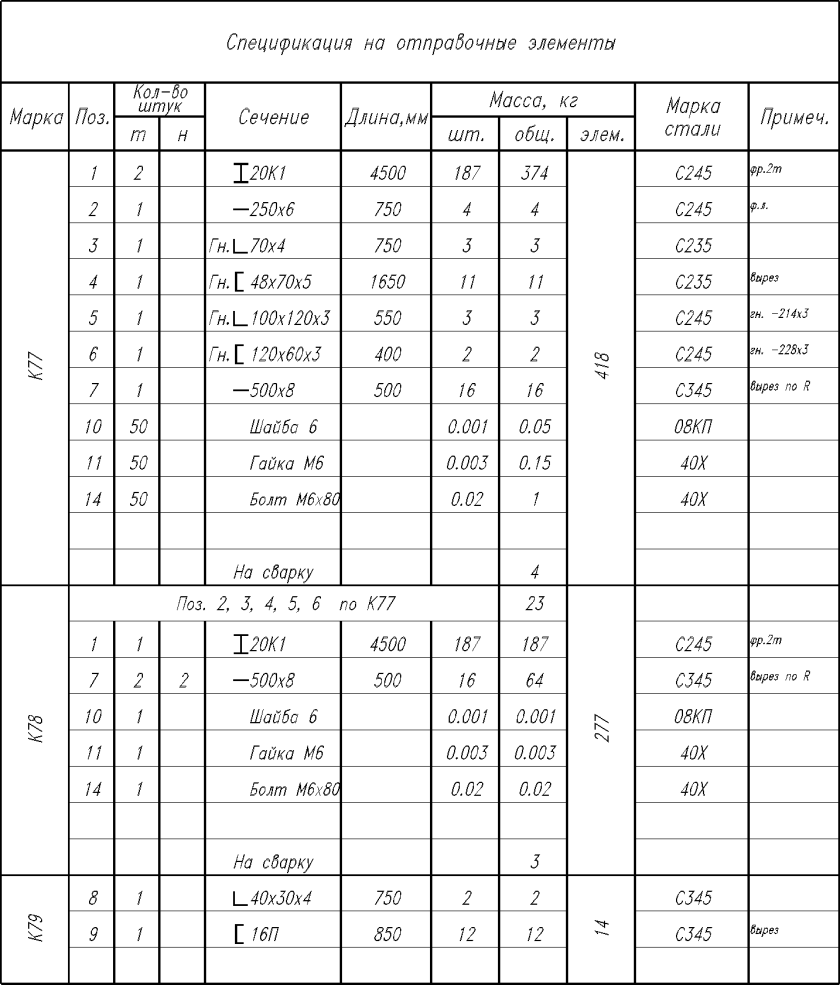

Таблица "Спецификация отправочных элементов"

Таблицы "Требуется изготовить" и "Выборка металла"

Эти таблицы можно вставить в свой чертеж КМД.

Где можно скачать программу?

Скачать свежую версию программы можно здесь.
